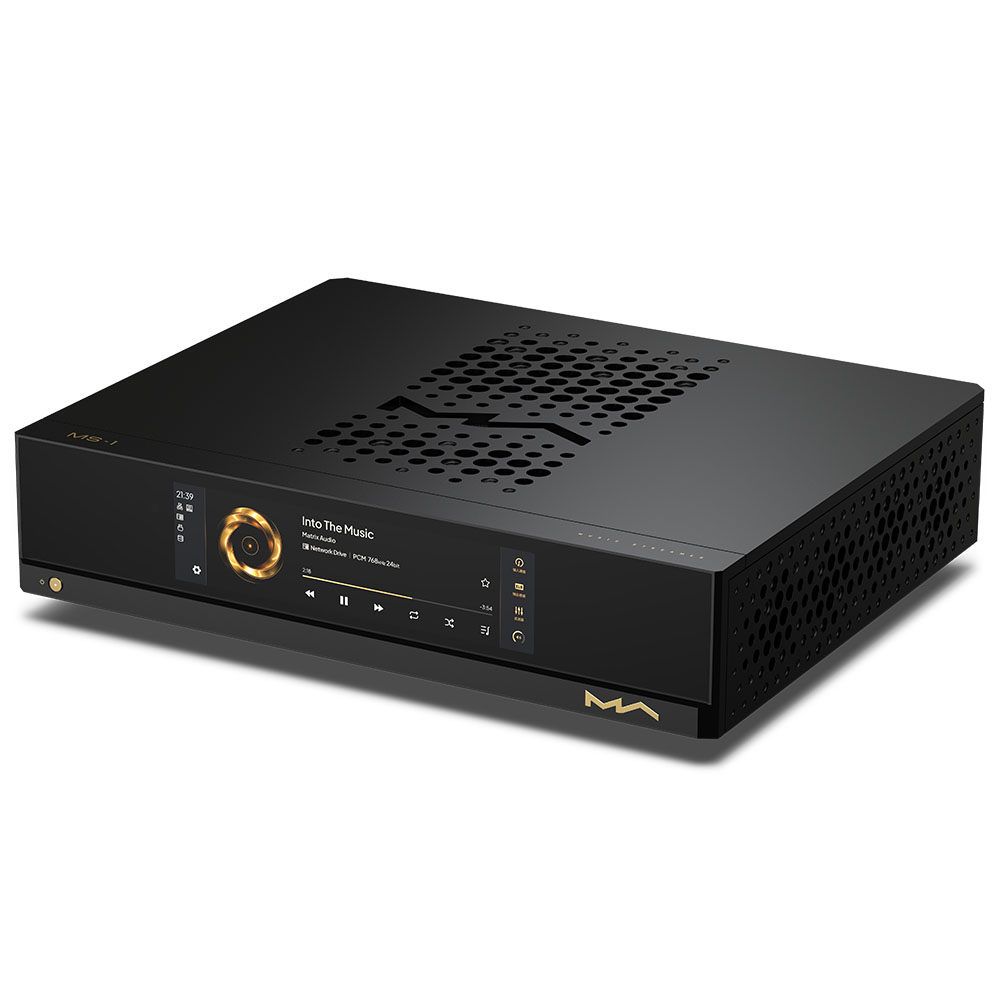

Референсный музыкальный стример
Matrix Audio MS-1

Референсный музыкальный стример

Серия M знаменует собой важный этап в развитии компании Matrix Audio на её пути к совершенствованию традиционных Hi-Fi систем. Линейка включает музыкальный стример MS-1, предварительный усилитель MP-1 и оконечный усилитель MA-1 – устройства, образующие полноценную систему флагманского уровня. В серии M впервые реализована новая концепция дизайна – Matrix Design, которая предвосхищает эволюцию продуктов компании в будущем.

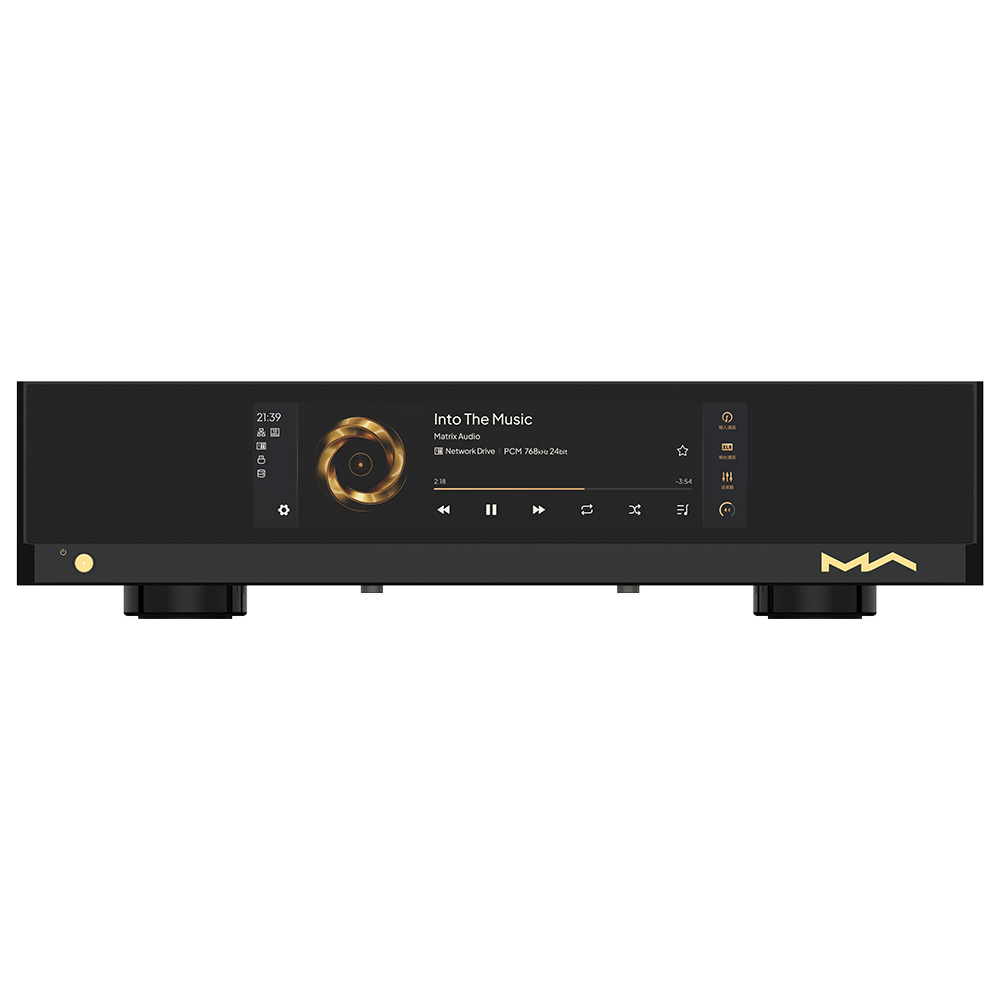

MS-1 – флагманский музыкальный стример Matrix Audio, работающий на базе системы MA Player нового поколения.

MA Player – это продвинутая и оптимизированная программная система на базе Linux, специально разработанная для воспроизведения аудиосигнала уровня Hi-Fi. Она доступна исключительно для продуктов Matrix Audio. Сегодня система MA Player вышла на новый уровень, не только повысив качество воспроизведения, но и обретя ряд новых функций, улучшающих взаимодействие с пользователем.

Приложение MA Remote
MA Remote служит основным инструментом для управления потоковой трансляцией музыки. Установив это приложение на iPhone, iPad или телефон Android, вы превратите свой смартфон или планшет в удобный центр управления, позволяющий просматривать и воспроизводить аудиофайлы с локальных носителей, прослушивать музыку стриминговых сервисов SONY Select, TIDAL, Qobuz и HIGHRESAUDIO в высоком разрешении, слушать развлекательные передачи онлайн-радиостанций. Даже если музыка транслируется из других приложений, информацию о треках вы можете просматривать с помощью MA Remote. Кроме того, приложение MA Remote позволяет настраивать любые аппаратные конфигурации, полностью изменяя работу аудиоустройств.

Встроенный механизм асинхронного апсемплинга и DSD-преобразования позволяет обрабатывать аудиоданные в цифровом формате. Благодаря асинхронной передискретизации и интерполяции удается устранить джиттер и улучшить детализацию. DSD-конвертер преобразует воспроизводимые аудиоданные в формат DSD, повышая плотность звучания. Алгоритм обработки имеет настраиваемые варианты конфигурации PCM- или DSD-преобразования, позволяя ощутить разницу в звучании с использованием разных настроек.

Цифровой выход IIS-LVDS
Аппарат также может функционировать, как высокоуровневый транспорт, способный воспроизводить аудиосигналы в высоком разрешении через порт IIS-LVDS. В том числе – сигналы, поступающие на аналоговый вход и вход фонокорректора. Это позволяет подключать внешний ЦАП. Максимальная частота дискретизации: PCM 768 кГц / DSD 512

Аналоговые входы, вход Phono

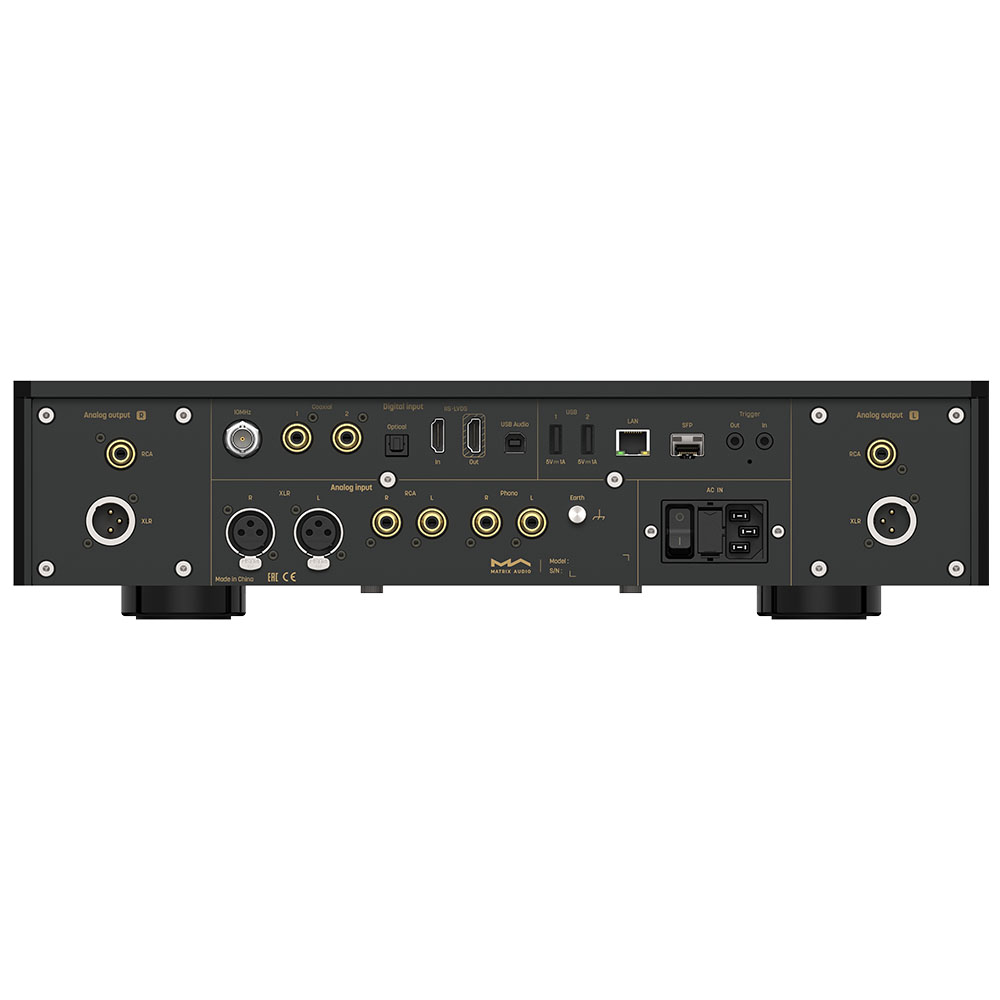

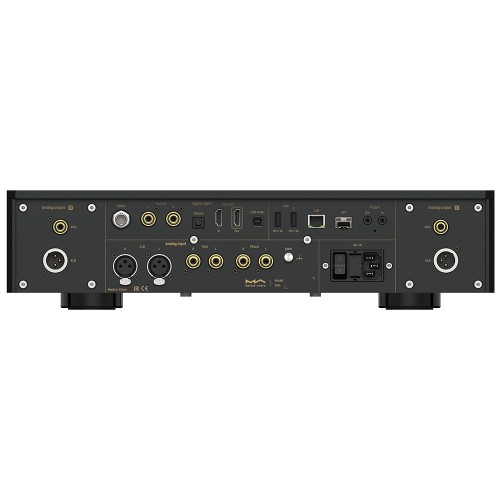

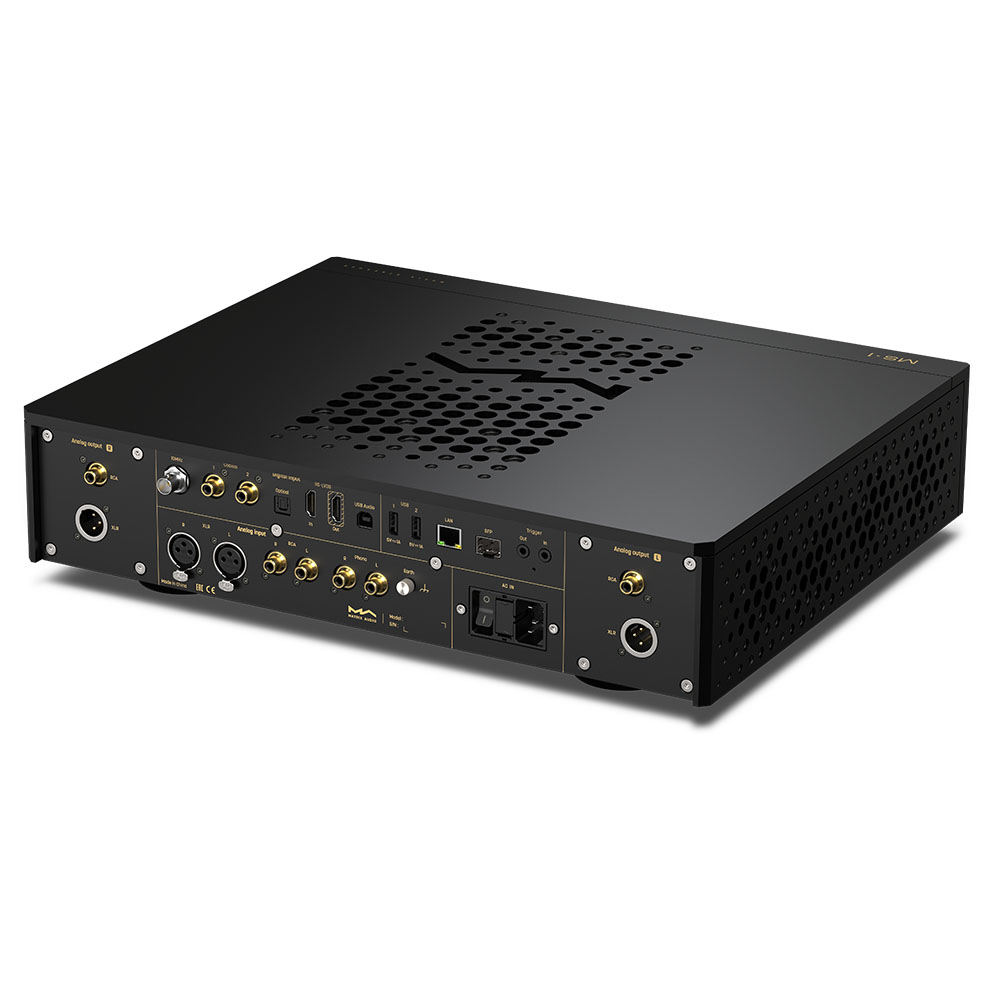

Модели MS-1 и MS-1 Pre оснащены двумя парами линейных входов и одной парой входов фонокорректора. Линейные входы XLR и RCA позволяют интегрировать в вашу цифровую аудиосистему любое устройство с аналоговым выходом. Встроенный фонокорректор поддерживает MM- и MC-картриджи, что позволяет напрямую подключать к аппарату проигрыватель виниловых дисков. С помощью высокоточного АЦП аналоговые аудиосигналы преобразуются в цифровые данные и направляются в блок цифровой обработки с применением фильтров PCM. Эти сигналы также могут выводиться через порт IIS-LVDS.

Цифровые аудиовходы
Оснащенный богатым набором цифровых входов, музыкальный стример MS-1 Pre может использоваться в качестве ЦАП высшего класса. Ко входам USB и IIS-LVDS, оптическому или коаксиальному порту можно подключить компьютер, CD-транспорт, ТВ-приставку, игровую консоль, чтобы воспроизводить звук с этих устройств через встроенный ЦАП с максимально высоким качеством.

Цифро-аналоговый преобразователь с двумя независимыми каналами
Это первый продукт Matrix Audio на базе цифро-аналоговых преобразователей AKM, в котором использованы пары из дельта-сигма модуляторов AK4191EQ и конвертеров AK4499EX. Каждый чипсет работает параллельно в монофоническом режиме. Установленные по обеим сторонам устройства отдельные печатные платы левого и правого каналов образуют конструкцию из двух моноблоков. Мы стремились к точному воспроизведению сигнала с широким динамическим диапазоном, чтобы вы могли уловить мельчайшие детали звучания.

Тактовый генератор высокой точности с DPLL
Генератор тактовых импульсов является краеугольным камнем любой цифровой аудиосистемы. В моделях MS-1 и MS-1 Pre компания Matrix Audio впервые использовала высокопроизводительную схему синтеза синхроимпульсов с цифровой фазовой автоподстройкой частоты (DPLL). Генератор со сверхнизким фазовым шумом и схемой DPLL формирует тактовые импульсы в реальном времени, обеспечивая опорный сигнал для всей цифровой аудиосистемы. При этом значение джиттера не превышает 45 фс. Порт 10MHz позволяет также подключить внешний генератор с более высокой частотой, чтобы еще больше повысить точность синхронизации.

Расширение сетевого порта с помощью оптоволоконного модуля SFP
Чтобы изолировать высокочастотные помехи от коммутаторов и внешних сетевых устройств, добавлен интерфейс SFP, который позволяет подключить стример к локальной сети по оптоволоконному кабелю. Оптоволоконное соединение обеспечивает полную электрическую изоляцию между сетевым оборудованием и стимером, что позволяет добиться более чистого звучания. Разумеется, для удобства подключения имеется и порт Ethernet.

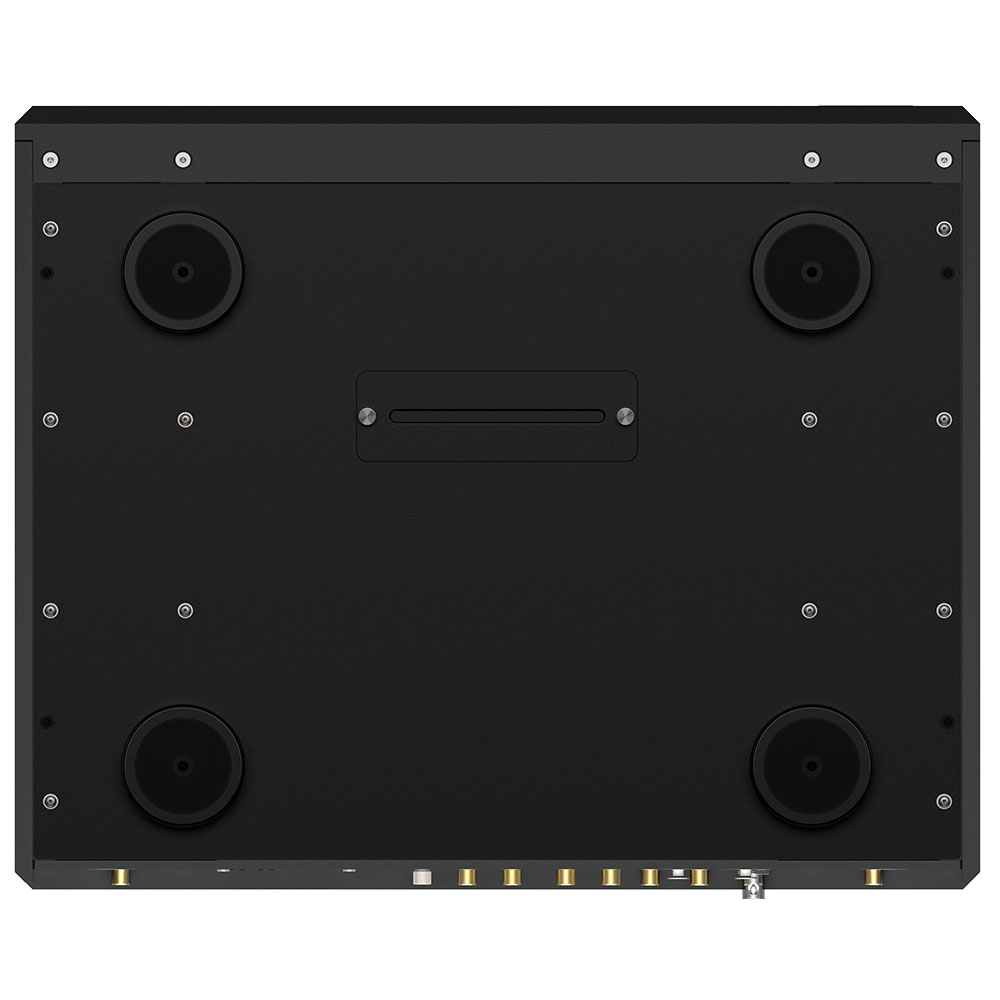

Слот NVMe SSD
Чтобы избавить пользователя от необходимости часто подключать и отключать USB-накопители, предусмотрен слот для SSD с интерфейсом NVMe в днище корпуса аппарата. Сюда можно установить высокоскоростной SSD в качестве внутреннего хранилища, чтобы отказаться от использования HDD, полностью исключив влияние его вибрации и шума на качество звука. Вы можете контролировать музыкальный контент на SSD через общий доступ к сети, а также копировать музыкальные файлы из внешнего хранилища на внутреннее с помощью приложения MA Remote.

Трансформатор с квадратным проводом и линейный источник питания
Надёжное питание – основа качественной работы музыкальной системы. Для цифровой и аналоговой секций стримера разработаны два отдельных тороидальных трансформатора высокой мощности с намоткой медным проводом квадратного сечения. В отличие от круглого, квадратное сечение провода увеличивает его поверхность и обеспечивает больший токовый потенциал с меньшим сопротивлением. В итоге это положительно сказывается на переходных характеристиках сигнала и его нижнем регистре. А сочетание с фильтрующими конденсаторами MUNDORF серии М-Lytic AG придаёт звучанию гладкость и шелковистую мягкость. Десятки малошумных и сверхмалошумных стабилизаторов напряжения обеспечивают надёжное питание для каждого элемента схемы, в том числе и твердотельного накопителя SSD.

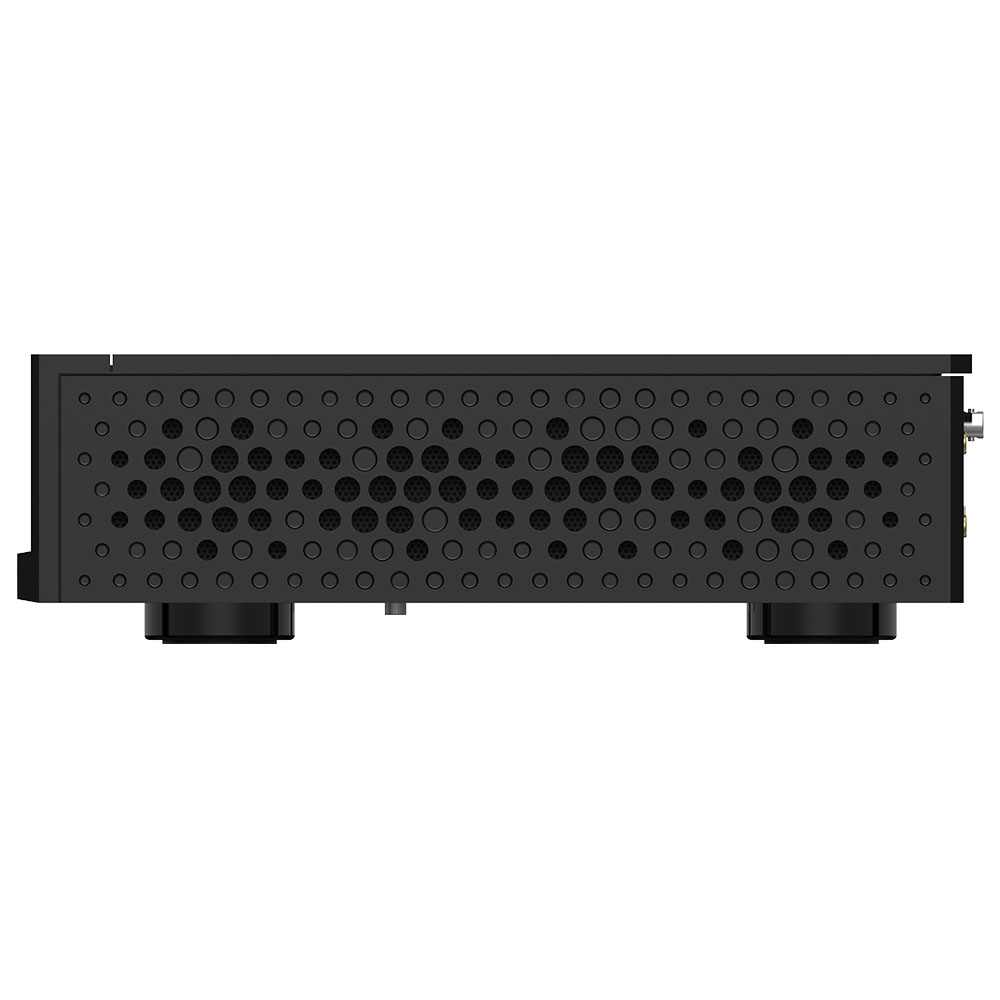

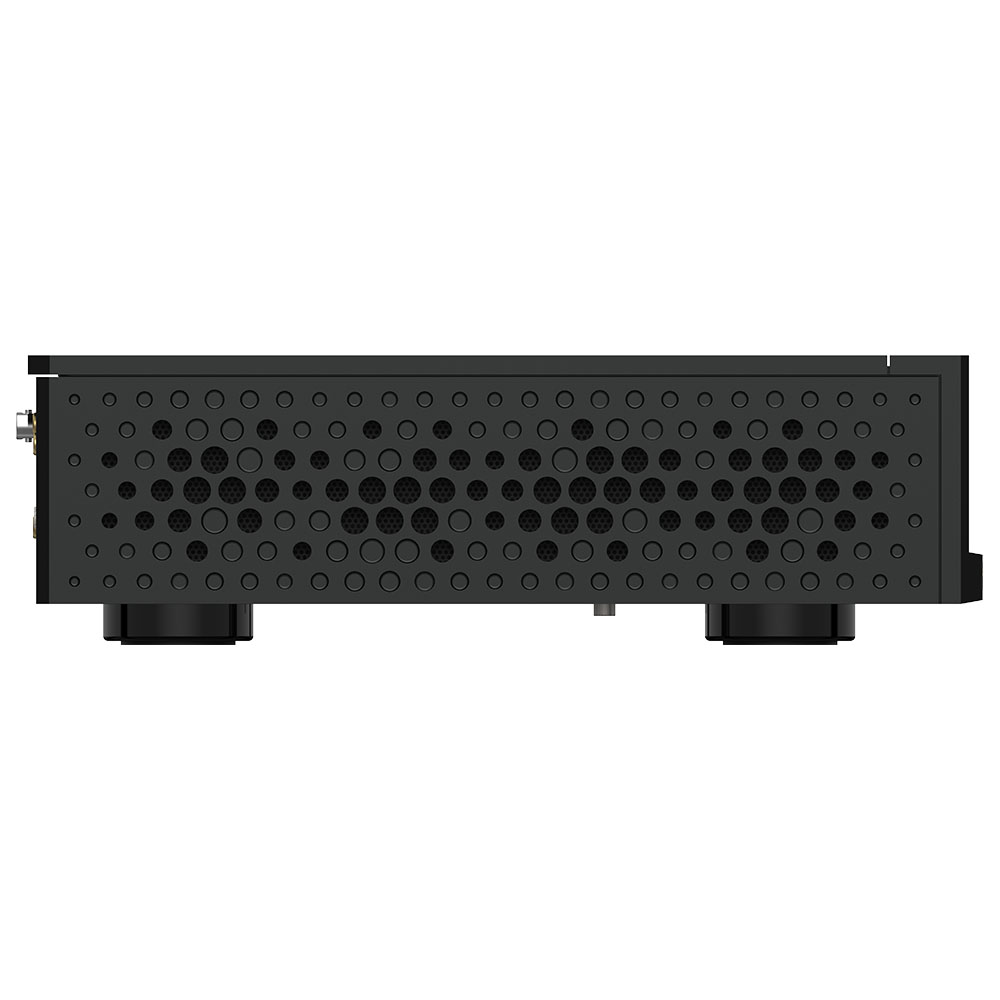

H-образная конструкция шасси
Уникальное шасси H-образной формы для моделей Matrix Audio серии M является результатом двух лет непрерывной оптимизации и совершенствования различных аспектов конструкции, включая взаимосвязь между механическими деталями, компоновку схемы, внешний вид. Алюминиевая плита толщиной 20 мм, изготовленная на станке с ЧПУ и подвергнутая многочисленным операциям последующей обработки, служит опорой H-образной структуры и основанием самого устройства. На эту плиту устанавливаются компоненты схемы, и вся конструкция держится на мощных массивных ножках, которые обеспечивают ее прочность и устойчивость. После установки панелей внутри образуется несколько изолированных отсеков. В каждом из этих отсеков размещены различные электронные модули. Это позволяет существенно снизить взаимные помехи между модулями. Модули левого и правого каналов расположены симметрично по обеим сторонам внутри корпуса, образуя визуальный баланс.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Цифровые входы

Коаксиальный и оптический
PCM 16-24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц
DSD 2.8 МГц (DoP)

IIS LVDS
PCM 16 – 32 бит /44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц, 705.6 кГц, 768 кГц
DSD 2.8 МГц, 5.6 МГц, 11.2 МГц (DoP)
DSD 2.8 МГц, 5.6 МГц, 11.2 МГц, 22.4 МГц (Native)

USB Audio
PCM 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц, 705.6 кГц, 768 кГц
MQA 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц MQA или MQA Studio stream
DSD 2.8 МГц, 5.6 МГц, 11.2 МГц (DoP)
DSD 2.8 МГц, 5.6 МГц, 11.2 МГц, 22.4 МГц (Native)

Цифровой выход

IIS LVDS
PCM 16-32 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц, 705.6 кГц, 768 кГц
DSD 2.8 МГц, 5.6 МГц, 11.2 МГц (DoP)
DSD 2.8 МГц, 5.6 МГц, 11.2 МГц, 22.4 МГц (Native)

Аналоговые входы

XLR
Входное сопротивление: 40 кОм
Соотношение сигнал/шум: 118 дБ A-взвеш.
КНИ+Шум: < 0.00026% на 1 кГц, < 0.00030% на 20 Гц – 20 кГц
Диапазон воспроизводимых частот: 20 Гц – 20 кГц ± 0.3 -3 дБ на 46кГц
Переходное затухание: > -135 дБ
Уровень входного сигнала: 4.9 В макс.

RCA
Входное сопротивление: 20 кОм
Соотношение сигнал/шум: 110 дБ A-взвеш.
КНИ+Шум: < 0.00060% на 1 кГц, <.0.00100% на 20 Гц – 20 кГц
Диапазон воспроизводимых частот: 20 Гц – 20 кГц ± 0.3 -3 дБ на 46кГц
Переходное затухание: > -135 дБ
Уровень входного сигнала: 2.35 В макс.

Phono
MM картридж
Входное сопротивление: 47 кОм / 100 пФ
Коэффициент усиления: + 45 дБ
MC картридж
Входное сопротивление: 100 Ом
Коэффициент усиления: +65 дБ

Линейный выход

XLR
Выходное сопротивление: 20 Ом
Уровень выходного сигнала: 5 В фикс.
Соотношение сигнал/шум: 131 дБ A-взвеш.
КНИ+Шум: < 0.000068% на 1 кГц, < 0.000075% на 20 Гц – 20 кГц
Диапазон воспроизводимых частот: 20 Гц – 20 кГц ± 0.05 -3 дБ на 85 кГц
Переходное затухание: > -150 дБ

Сеть

LAN: 10/100/1000 Мбит/с
SFP: 10/100/1000 Мбит/с

USB

2 х USB 3.0

Порт USB обеспечивает выходное напряжение 5 В / 1 А макс. Предназначен для подключения устройств, которые соответствуют стандарту USB Mass Storage и поддерживают форматы файла FAT, FAT32, exFAT и NTFS. При этом с некоторыми устройствами хранения данных совместимость может отсутствовать.

Вход для внешнего генератора синхроимпульсов

10 МГц / 50 Ом

Триггер

Триггерный вход: 6 – 12 В постоянного тока, < 10 мА
Триггерный выход: 12 В постоянного тока, 50 мА максимально

Разъём для дополнительного устройства хранения данных

1 х M.2 2280 NVMe PCIe SSD

MA Player

Управляющее приложение: MA Remote App

Воспроизведение сигнала с локальных источников
Поддерживаемые форматы: MP3 , WMA , WAV , AIF, AIFC, AIFF, AAC, FLAC, OGG, APE, ALAC, M4A, DSF, DFF, CUE
PCM: 16 – 24 бит / 44.1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц, 705,6 кГц, 768 кГц
MQA: 16 – 24 бит /44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц MQA или MQA Studio stream

Поддержка: AirPlay 2, DLNA/UPnP, TIDAL Connect, Spotify Connect, vTuner, Radio Paradise

Питание

Напряжение: 220 – 240 В, 50/60 Гц
Потребление в режиме ожидания: < 1 Вт
Максимальная потребляемая мощность: < 60 Вт

Комплект поставки

Пульт дистанционного управления RM4B х 1
Кабель питания х 1
Руководство по эксплуатации х 1
