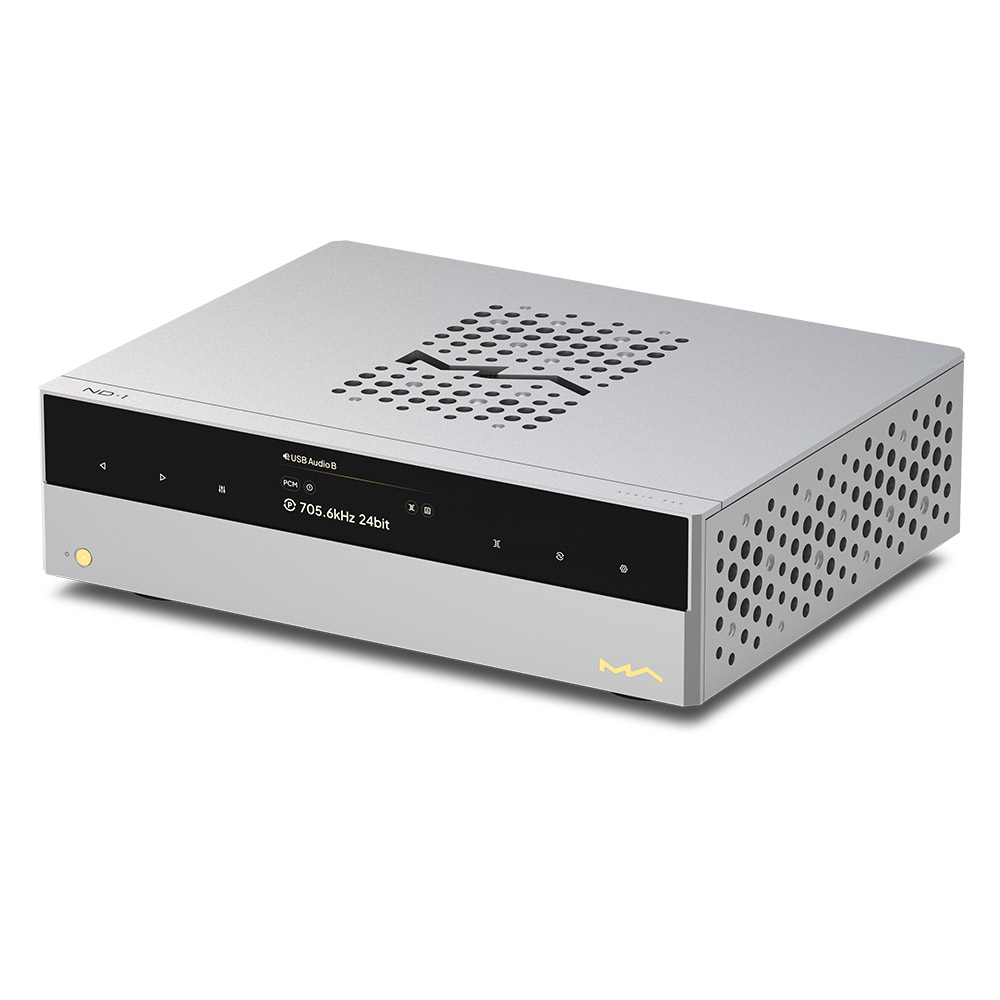

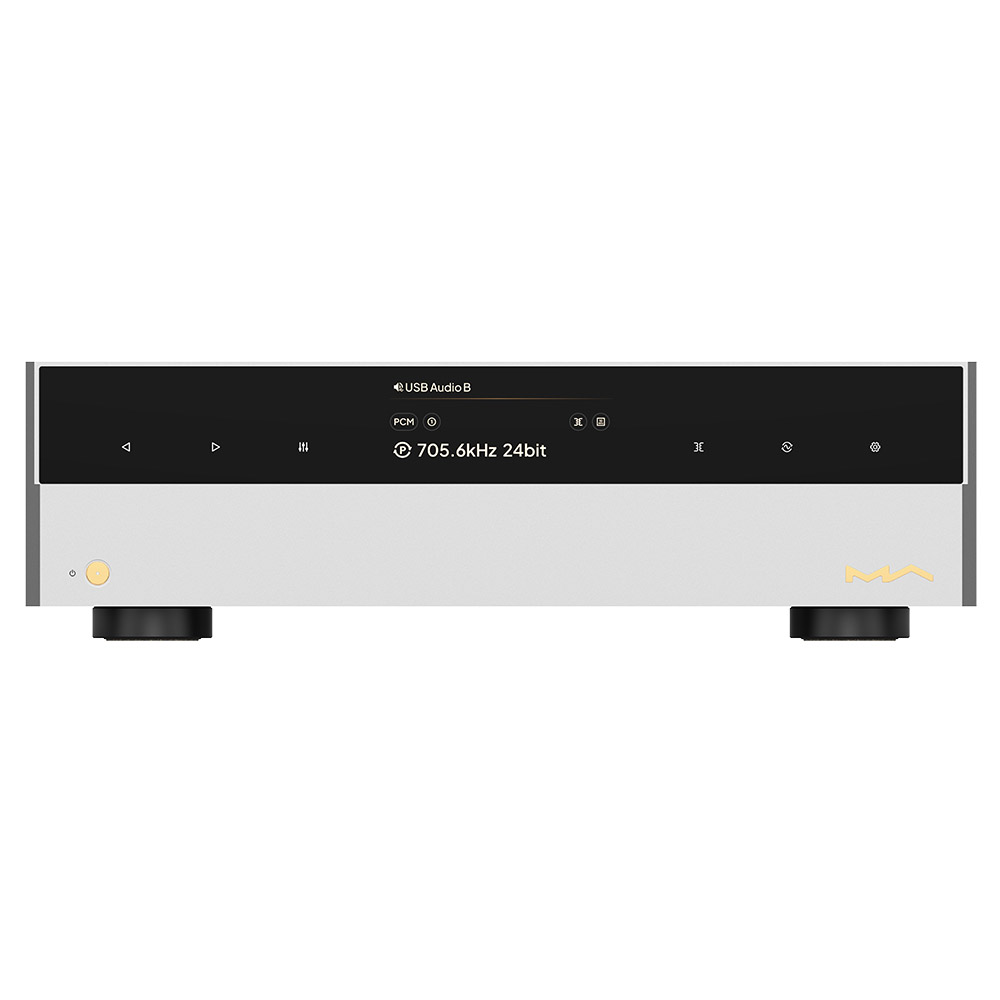

Цифро-аналоговый преобразовательMatrix Audio ND-1

Цифро-аналоговый преобразователь

Аппараты серии N унаследовали фирменную эстетику Matrix Design. Созданная для требовательных аудиофилов, эта музыкальная система включает в себя три модели раздельных компонентов: цифровой музыкальный транспорт NT-1, цифро-аналоговый преобразователь ND-1 и усилитель для наушников NA-1. Раздельные компоненты обеспечивают гибкость при выборе состава системы. А безупречное качество звучания привносит в процесс прослушивания ещё большую утончённость, эффект присутствия и магию музыки.

Следуя философии минимализма, ND-1 полностью сосредоточен на важнейшей задаче – максимально качественном цифро-аналоговом преобразовании музыкального сигнала. Звучание – абсолютный приоритет. Строго выверенная архитектура схем в сочетании с профессиональной настройкой обеспечивают чистую, прозрачную звуковую картину с минимально возможными искажениями. Его классический тёплый тембр точно передаёт каждую деталь музыкального произведения. Аппарат создан для любителей музыки, стремящихся к аутентичному, утончённому и живому воспроизведению оригинальной записи.

Превосходит ожидания

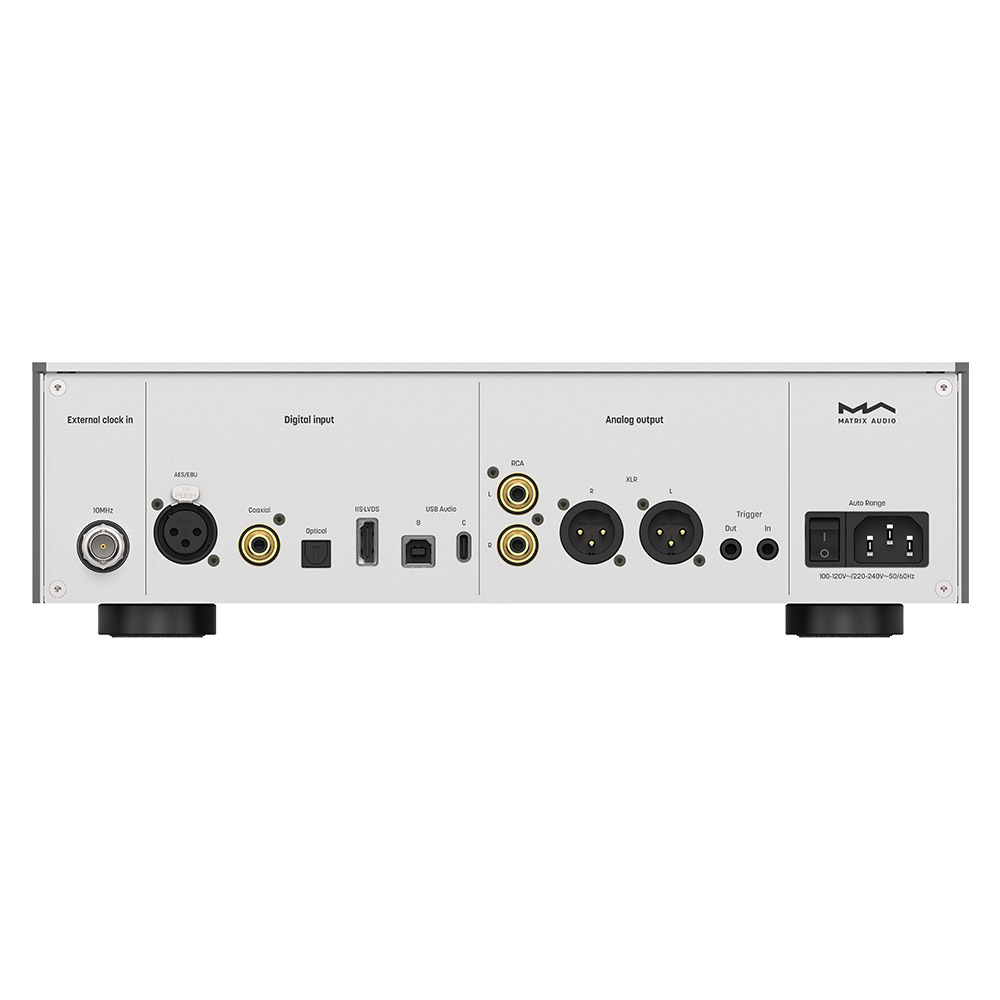

Оснащение ND-1 включает полный набором цифровых входов: оптический, коаксиальный, AES/EBU, IIS-LVDS, USB Type B и Type C. Помимо поддержки стандартных цифровых сигналов S/PDIF, аппарат позволяет одновременно подключаться к смартфонам, планшетам и ПК через различные USB-интерфейсы. Все цифровые входы имеют электрическую изоляцию, эффективно блокирующую синфазные помехи и шумы контура заземления между источником сигнала и схемой ЦАП, обеспечивая чистую и стабильную передачу аудиоданных.

Двухуровневая архитектура обработки сигнала

В конструкции ND-1 используется комбинация микросхем компании AKM: дельта-сигма модулятором AK4191EQ и двумя чипами ЦАП AK4499EX – по одному на каждый из каналов. Модулятор отвечает за высокоточную цифровую обработку и синхронизацию, а AK4499EX предназначены для цифро-аналогового преобразования раздельно левого и правого каналов. Эта архитектура «1+2» эффективно подавляет джиттер, оптимизирует разделение каналов и фазовую согласованность, а также обеспечивает исключительное соотношение сигнал / шум и динамический диапазон.

Звук без компромиссов

Специально разработанный для ND-1 фемтосекундный тактовый генератор со сверхнизким фазовым шумом обеспечивает высокоточный опорный сигнал для схемы цифро-аналогового преобразования. Кроме того, он включает в себя схему синтеза тактового сигнала DPLL, заимствованную из флагманской модели Matrix Audio MS-1, поддерживающую режим получения внешнего тактового сигнала. В сочетании с эталонным тактовым генератором SC-1, система раскрывает весь свой потенциал, улавливая тончайшие нюансы и динамические контрасты в музыке, обеспечивая прозрачное, сбалансированное, многослойное реалистичное звучание.

Два уровня выходного сигнала на выбор RCA 2 В RMS / XLR 4 В RMS / RCA 2.25 В RMS / XLR 4.5 В RMS

Для аналоговых выходов XLR и RCA есть возможность выбрать один из двух вариантов уровня выходного сигнала. Это позволяет согласовать выходное напряжение с чувствительностью входа усилителя или активных колонок, обеспечивая точное согласование усиления. и предотвращая перегрузку сигнала, искажения или динамические потери, вызванные недостаточным уровнем сигнала Результат – отсутствие искажений от перегрузки и полное сохранение динамики без потерь от слабого сигнала.

100-ступенчатая регулировка уровня громкости

Аппарат оснащён высокоточным цифровым регулятором со 100 градациями уровня громкости. Это позволяет напрямую подключаться к усилителю мощности или активным колонкам без необходимости использования отдельного предусилителя.

Цифровой апсемплинг и DSD-преобразование

Встроенный механизм асинхронного повышения частоты дискретизации и DSD-преобразования обрабатывает все аудиоданные в цифровом формате. Асинхронная интерполяция изолирует джиттер, раскрывая мельчайшие детали. DSD-конвертер преобразует весь воспроизводимый звук в DSD, повышая плотность звучания. Настраиваемые режимы преобразования в PCM или DSD позволяют оценить разницу в звучании при различных настройках.

Один ЦАП, два музыкальных континуума

В выходном каскаде ND-1 используются прецизионные трансформаторы LUNDAHL. Благодаря функции выбора режима, пользователи могут переключаться между вариантами звучания – Transformer Mode или Op-amp Mode.

В режиме Transformer звук обладает характерной теплотой и богатыми аналоговыми характеристиками аудиотрансформаторов Lundahl. В режиме Op-amp аппарат демонстрирует звучание, отличающееся скоростью и высоким разрешением – чёткие линии, резкие переходы и точнейшее воспроизведение деталей.

Источник чистоты

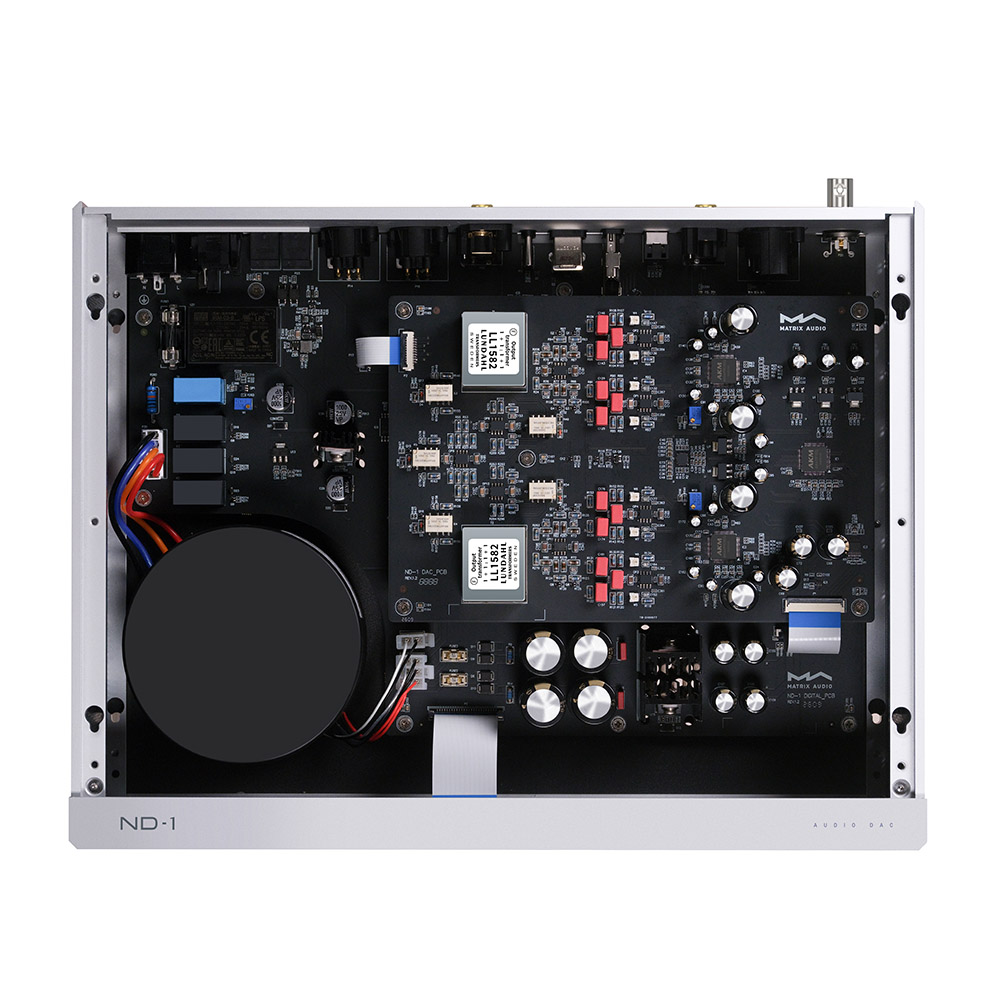

Цифровая и аналоговая секции ND-1 размещены на двух отдельных печатных платах. Цифровая схема расположена на нижнем уровне, а каскад ЦАП — на верхнем. Такое решение позволяет эффективно минимизировать помехи. Питание осуществляется от многовиткового тороидального трансформатора и нескольких линейных стабилизаторов напряжения. Это обеспечивает полностью линейную характеристику питания для каждого сегмента схемы на уровне источника.

Абсолютная стабильность

Изоляционный демпфер MA-DAMPER PRO – совместная разработка компаний Matrix Audio и Audio Bastion. Пять составляющих из разных материалов – алюминия, нержавеющей стали, резины, изоляционных шариков и композитной пробки – образуют многослойную систему демпфирования и контроля вибрации. Узел эффективно поглощает и нейтрализует внешние механические воздействия. В сочетании с фирменной стойкой TEMPO DX RACK, Matrix Audio предлагает комплексное решение для устранения вибраций.

Универсальная комбинация

Совместно с цифровым музыкальным транспортом NT-1 и усилителем для наушников NA-1, ND-1 образует настольную Hi-Fi систему, объединяющую воспроизведение, конвертацию сигнала и усиление в одной конфигурации, адаптируемой к широкому спектру сценариев прослушивания. Также улучшить звучание помогут внешний тактовый генератор SC-1 и аудиофильский сетевой коммутатор SS-1 Pro. Широкий выбор вариантов конфигурации позволит с лёгкостью подобрать систему в соответствии с предпочтениями владельца.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Цифровые входы

Коаксиальный, оптический, AES/EBU
PCM 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц
DSD 2.82 МГц (DoP)

IIS-LVDS
PCM 16 – 32 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц, 705.6 кГц, 768 кГц
DSD 2.82 МГц, 3.07 МГц, 5.64 МГц, 6.14 МГц, 11.29 МГц, 12.29 МГц, 22.58 МГц, 24.58 МГц, 45.16 МГц，49.15 МГц (Native)

USB Audio (USB Type B и USB Type C）
PCM 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц、352.8 кГц、384 кГц、705.6 кГц、768 кГц
DSD 2.82 МГц、5.64 МГц、11.29 МГц (DoP)
DSD 2.82 МГц, 3.07 МГц, 5.64 МГц, 6.14 МГц, 11.29 МГц, 12.29 МГц, 22.58 МГц, 24.58 МГц (Native)

Аналоговые выходы в режиме Op-amp

XLR
Выходное сопротивление: 20 Ом
Уровень сигнала: 4.5 В RMS / 0~4.5 В RMS регулируемый
Соотношение сигнал / шум: >127 дБ A-взвешенное
КНИ + шум:<0.0002% @ 1 кГц
Частотный диапазон: 20 Гц – 20 кГц ±0.3 -3 дБ @ 90 кГц
Перекрёстные помехи: >-145 дБ

RCA
Выходное сопротивление: 10 Ом
Уровень сигнала: 2.25 В RMS / 0~2.25 В RMS регулируемый
Соотношение сигнал / шум: >121 дБ A-взвешенное
КНИ + шум:<0.0002% @ 1 кГц
Частотный диапазон: 20 Гц – 20 кГц ±0.3 -3 дБ @ 90 кГц
Перекрёстные помехи: >-125 дБ

Аналоговые выходы в режиме Transformer

XLR
Выходное сопротивление: 20 Ом
Уровень сигнала: 4.5 В RMS / 0~4.5 В RMS регулируемый
Соотношение сигнал / шум: >127 дБ A-взвешенное
КНИ + шум:<0.02% @ 1 кГц
Частотный диапазон: 20 Гц – 20 кГц ±0.3 -3 дБ @ 90 кГц
Перекрёстные помехи: >-140 дБ

RCA
Выходное сопротивление: 10 Ом
Уровень сигнала: 2.25 В RMS / 0~2.25 В RMS регулируемый
Соотношение сигнал / шум: >121 дБ A-взвешенное
КНИ + шум:<0.02% @ 1 кГц
Частотный диапазон: 20 Гц – 20 кГц ±0.3 -3 дБ @ 90 кГц
Перекрёстные помехи: >-125 Дб

Вход внешнего тактового генератора
10 МГц / 50 Ом / синусоидальный или прямоугольный сигнал

Вход триггера
6 – 12 В постоянного тока < 10 мА

Выход триггера
12 В постоянного тока / 50 мА МАКС

Напряжение питания
100 – 120 В или 220 – 240 В переменного тока 50 / 60 Гц

Потребляемая мощность
в режиме ожидания: < 3 Вт
максимальная: < 50 Вт

Комплект поставки
Пульт дистанционного управления
Кабель питания
Руководство по эксплуатации
Гарантийный талон
